화목난로 만들기

내화벽돌 입니다.
싸이즈는 65 * 115 * 230 mm 입니다.



 내화벽돌 싸이즈에 맞추어 최소 물량으로 재료 산출겸 설계를 했습니다.
위에서 본 단면 입니다.




뚜껑을 덮었을때 상부 모양입니다.





측면에서본 단면도입니다.




정면에서 본 보호및 단열 벽돌쌓기 입니다.
상부 부분은 내화벽돌을 노출시켜서 실내의 열 효율을 최대화 했습니다.




다이아몬드 절단 날을 사용해 내화벽돌을 일부 절단합니다.




연통 연결부위에 + 자로 절개해서 목초액이 밖으로 떨어지게 했습니다.




내화벽돌 60장 * 1,500 = 90,000
내화몰탈 한포 * 12,000
스파이럴 연통, 댐퍼및 부속포함 70,000
시멘트 한포 * 4,000
황토몰탈 두포 *12,000 = 24,000
붉은벽돌 70장 - 재고 사용
토탈 재료비 \200,000 원 들었습니다.


본격적으로 쌓기 시작합니다.
내화벽돌 58장 들어갑니다.
바닥은 벽돌쌓기하고 몰탈로 수평을 마춤니다.



내화몰탈은 1mm정도 두께로 벽돌 사이만 메꾼다는 생각으로 얇게 시공합니다.



흙 장난을 하다보니 주변이 어수선해서 제작 과정  사진을 제대로 못찍었다는;;




좌측에서본 모습입니다

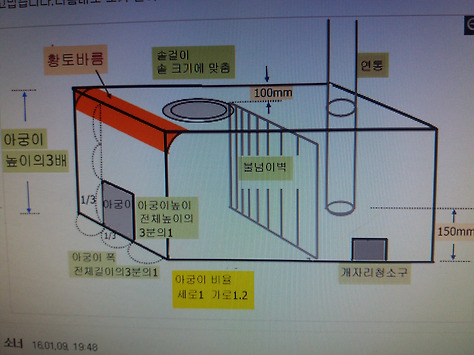

또 다른 화덕 도면
